Pavillon aus Metall selber bauen: Anleitung in 4 Schritten

pavillon-metall-selber-bauen

Einen Pavillon aus Stahl selber zu bauen ist schnell erledigt und dabei auch noch günstig. Wer bei einem plötzlichen Regenschauer nicht mehr ins Haus flüchten möchte, sollte über den Bau eines solchen regenfesten Unterstandes für die Terrasse oder den Garten nachdenken.

Der DIY-Gartenpavillon aus Metall wird aus Standardteilen gefertigt, ist leicht selbst zu montieren und kann von einem engagierten Heimwerker in einem Wochenende errichtet werden.

Die Konstruktion ist so gehalten, dass Sie den Pavillon einfach selber bauen können. Über vier Pfosten aus Rankgittern spannt sich ein Zeltdach, wie es auch für mobile Unterstände erhältlich ist. Die Grundfläche des Pavillons aus Metall beträgt drei mal drei Meter, die Dachunterkonstruktion wird mit einfachen Mitteln selbst gebaut.

Information: Schweißkenntnisse sind für diese Bauanleitung nicht erforderlich, alle Verbindungen werden geschraubt. Der obere Rahmen wird aus stabilen Stahl-Winkelprofilen gefertigt.

Die Befestigung der Rankgitter im Boden erfolgt entweder durch Einbetonieren oder durch Bodeneinschlaghülsen. Im folgenden erhalten Sie auf Heimwerker.de eine Anleitung, um einen Pavillon selber bauen zu können.

1. Gartenpavillon selber bauen: Materialien und Werkzeuge für den Metall-Pavillon mit Dach

Kategorie Beschreibung
Material
  • 4x solide Rankgitter aus Stahl, im Winkel angeordnet
  • 5x Winkel-Stahlprofile, 300 cm, Kantenlänge 3 cm
  • 4x Winkel-Stahlprofile, 153 cm, Kantenlänge 3 cm
  • 2x Flachstahlprofil, 153 cm x 2 cm
  • 2x Flachstahlbänder, 30 x 3 cm
  • 4x Stahlwinkel mit M8-Aufnahme, Kantenlänge max. 30 mm
  • Zeltplane für Pavillonzelte mit 3 x 3 Metern Grundfläche
  • 40x M8x20 mm-Schrauben mit Unterlegscheiben und Muttern
  • Kabelbinder für die Befestigung der Zeltplane
Werkzeug
  • Bohrmaschine mit 8 mm HSS-Stahlbohrer
  • Trennschleifer mit Metalltrennscheibe
  • Schraubstock an solider Werkbank
  • Wasserpumpenzange
  • Ratsche mit 8 mm-Stecknuss
  • 8 mm-Maul- oder Ringschlüssel zum Gegenhalten

Tipp: All diese Werkzeuge und Materialien sollten Sie problemlos im Baumarkt Ihres Vertrauens finden können. Wollen Sie den Pavvilion günstig selber bauen, sollten Sie online nach Angeboten Ausschau halten. Bedenken Sie jedoch, dass Sie hier von keiner persönlichen Kaufberatung profitieren können.

  • Rankgitter auf Amazon ansehen »

2. Pavillon aus Metall selber bauen: Anleitung in 4 Schritten

2.1. Befestigung der Rankgitter

Zunächst müssen Sie das Pavillon-Gestell selber bauen. Dazu werden die Rankgitter im Boden befestigt, entweder durch Beton- oder durch Einschlaghülsen.

Dann werden die Gitter am Boden verschraubt. Besonders wichtig ist hier Präzision: Der Abstand zwischen den vier Ecken des Metallpavillons muss exakt 300 cm betragen.

Anschließend werden, wie nebenstehend im Bild gezeigt, fluchtende Löcher in die Oberkante der Rankgitter gebohrt.

Dann werden die Winkelprofile mit den M8-Schrauben, Unterlegscheiben und Muttern zunächst nur an der rechten Seite fest verschraubt. Das Geviert für die Montage des Daches steht damit schon.

2.2. Verschraubung der Dachkonstruktion

Das Dach wird aus insgesamt vier Stützprofilen und zwei Stabilisierungsprofilen gebaut. Die Enden werden sowohl am Firstprofil als auch an den Rankgittern befestigt.Die seitliche Dachbefestigung wird an der äußeren Befestigungsschraube verschraubt. Dazu müssen am Ende des Winkelprofils zwei Schnitte ausgeführt werden, etwa sechs Zentimeter lang (siehe Zeichnung).

Anschließend wird ein Loch mittig durch das Profil gebohrt und das Profil handfest verschraubt, sodass sie noch beweglich ist.

pavillon-metall-bauen-dach

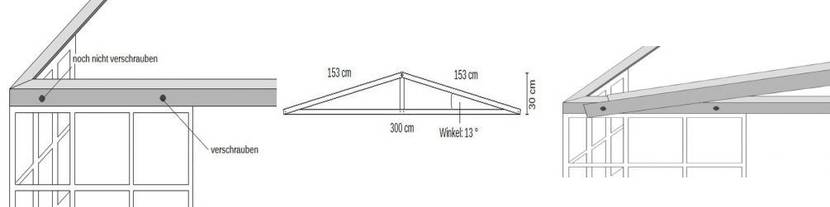

Pavillon-Dach selber bauen: Seitliche Dachunterkonstruktion | Dachkonstruktion Vorderseite | Dachkonstruktion seitlich

  • Bohrmaschine auf Amazon ansehen »

2.3. Dachbefestigung am Firstprofil

Für die Montage des Firstprofils müssen zunächst ein paar Vorbereitungen getroffen werden. Das im 90°-Winkel gebogene Firstprofil ist für die Montage der seitlichen Dachprofile nicht geeignet und muss auf 158° aufgebogen werden. Dazu werden zunächst mit dem Winkelschleifer drei Zentimeter vor den Enden des Profils zwei 25 mm tiefe Einschnitte vorgenommen.

Die sich aus diesen Einschnitten ergebenden Laschen werden nun mit dem Schraubstock aufgebogen. Der Winkel, von der Kante des Profils aus gemessen, muss abschließend 11° betragen, der gesamte Winkel 158°. Auch an der anderen Seite des Firstprofils müssen dieselben Einschnitte vorgenommen werden.

Zur Befestigung des Firstprofils werden die beiden 30 cm langen Flachstahlbänder herangezogen. Diese werden mit Winkeln, wie in der Zeichnung ersichtlich, mit dem Firstprofil und dem Dachrahmen verschraubt. So erhält das Dach zusätzlich Stabilität unter dem Giebel. In der Zeichnung gestrichelt eingezeichnet sind die beiden Winkelprofile, die das Dach links und rechts halten.

2.4. Abschluss der Dachkonstruktion

Für die Fertigstellung der Dachkonstruktion werden nun noch die beiden Stabilisierungsleisten benötigt. Dafür müssen die Leisten zunächst im 13°-Winkel oben und unten (siehe Mitte der Zeichnung) zurechtgebogen werden. Anschließend werden sie mit Löchern versehen und mit M8-Schrauben, Unterlegscheiben und Muttern verschraubt.

Nun kann das Dach mit dem Pavillonzeltstoff bezogen werden. Das Zeltdach wird mit Kabelbindern oder Schrauben an den Rankgittern befestigt und festgezurrt.

Hinweis: Bei Grundstücken mit starker Windbelastung muss diese Aufgabe sehr sorgfältig erfüllt werden, im Herbst und Winter sind Orkanböen keine Seltenheit!

Nach dem Verzurren des Daches ist der Pavillon fertig.

pavillon-dachkonstruktion

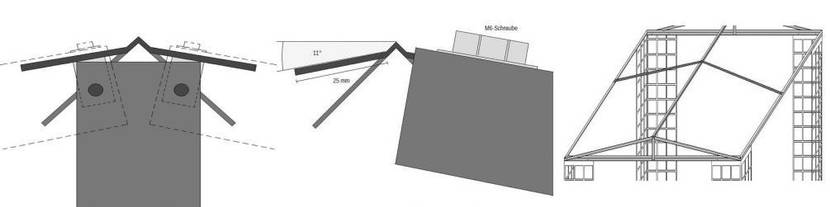

Pavillon aus Stahl selber bauen: Flachbandbefestigung Mittelstrebe | Details der Dachkonstruktion | Fertige Dachkonstruktion

3. Heimwerker.de beantwortet häufige Fragen zum Thema “Pavillon aus Metall selber bauen”

3.1. Kann man den Rankgitter-Pavillon aus Metall auch auch streichen?

Möchten Sie lieber einen bunten Pavillon aus Metall selber bauen, ist das natürlich kein Problem. Wichtig ist hierbei nur, dass Sie die richtige Farbe verwenden und diese korrekt auftragen. Verwenden Sie einen Metalllack, der für den Außenbereich geeignet ist. Vor dem Streichen sollten Sie das Material ebenfalls von jeglichem Schmutz befreien und mit Schleifpapier anrauen.

Tipp: Streichen Sie die Einzelteile, bevor Sie den Gartenpavillon selber bauen. So können müssen Sie später nicht auf eine Leiter steigen, um alle Teile erreichen zu können.

3.2. Wie hoch sind die Kosten, einen Pavillon selber zu bauen?

Wer einen Pavillon besonders günstig selber bauen will, achtet meist genau auf die Kosten. Sind Sie bereits geübter Heimwerker, werden Sie die meisten Werkzeuge bereits im Werkzeugschrank haben.

Wir haben zur Probe im Onlineshop eines Baumarktes eingekauft und erhielten eine Endsumme von 197 Euro. Natürlich ist dieser Preis nicht pauschal zu betrachten. Die Kosten für die Materialien sind immer vom Baumarkt und Hersteller abhängig.

3.3. Wie gehe ich vor, wenn ich einen Pavillon aus Holz selber bauen möchte?

Selbstverständlich ist es auch möglich, aus Holz einen wetterfesten Pavillion selber bauen zu können. Wie Sie dafür vorgehen müssen, haben wir Ihnen in dieser Anleitung gezeigt.
