DIY: ANET E10 3D-Drucker Test - Kaufen oder nicht?

Geliefert wurde der Test-Drucker von Gearbest.com, dem inzwischen weit bekannten chinesischen Online-Shop. Dank einer deutschen Seite, keinen Problemen beim Zoll und PayPal unterscheidet sich der Einkauf kaum noch von einem deutschen Online-Händler. Lediglich vom deutschen Garantie-Recht muss man sich verabschieden. Aktuell ist der Anet E10 dort für 265,42 € zu bekommen.

Wer sich nun dem 3D-Druck hingegeben hat, kennt sicher das aufgeregte Gefühl, wenn eine neue Lieferung ansteht. So erging es auch mir und ich muss zugeben, dass ich beim Öffnen des Kartons doch ein wenig enttäuscht war. „Nichts zum Aufbauen?“

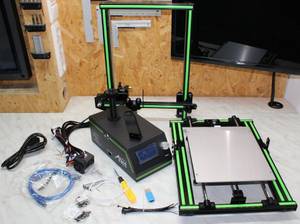

Viele teile sind es nicht, die verbaut werden müssen.

Hier läuft was schief. So können die kabel nicht angeschlossen werden

Nein, viel ist es nicht, was aufgebaut werden muss. Der ANET E10 besteht gerade mal aus zwei großen Teilen, die miteinander verbunden werden müssen. Anschließend noch den Extruder anbauen, die Kabel nach Beschriftung einstecken und nach etwa 30 min sollte der Drucker druckbereit sein. Sollte!

Leider offenbarte sich beim Zusammenbau ein kleineres Problem. Die Anschlüsse der Z-Motoren sollen laut Anleitung und nach den vormontierten Motoren nach innen unter das Bett zeigen. So angeschlossen würden sie jedoch mit den Muttern zur Nivellierung des Bettes kollidieren. Ein „technischer Neuling“ könnte an dieser Stelle vor einem Problem stehen und der Anet E10 3D-Drucker wäre für ihn unbrauchbar. So funktioniert er nicht!

Wer jedoch nicht vor dem ersten Drucker sitzt, weiß, dass die Stepper (Schrittmotoren) eine quadratische Grundfläche besitzen und sich problemlos um 90° drehen lassen. Also die Schrauben lösen und die Motoren so einsetzen, dass die Kabelanschlüsse nach hinten zeigen. Die angedachten 30 min dürften jetzt bereits überschritten sein. Aber ich bin kein Neuling und sehe in solchen Sachen kein großes Problem.

Beim Nivelieren des Hezzbettes verbiegt sich der H-Träger, wodurch auch die Lager nicht mehr fluchten.

Ein Riemenspanner ist wichtig. Hier wird er jedoch einseitig gezogen, was eher ungünstig ist.

Nicht so positiv fiel auch der Trägerrahmen (H-Form aus Aluminium) unter dem Heizbett auf, der bereits verzogen war (Foto zur Verdeutlichung etwas übertrieben). Zwar beeinflusst das nicht das Heizbett, da dieses mit den Justierschrauben ausgerichtet werden kann, jedoch ist anzunehmen, dass auch die Lager, auf denen das Druckbett geführt wird, nicht fluchten.

Ebenso ungünstig ist die Art der Riemenspannung an der Y-Achse, auch wenn es als positiv zu betrachten ist, dass es einen Riemenspanner gibt. Gespannt wird der Riemen mittels einer Schraube, die einseitig an einer zweiten zieht, die die Achse des Lagers bildet. Unter Spannung ist es vorprogrammiert, dass sich die Lagerachse (Schraube) schräg stellt und das Lager den Riemen somit nicht mehr sauber führen kann. Einen Riemenspanner zu verbauen ist gut, die Umsetzung jedoch unüberlegt.

Schnell aufgebaut und gut beschriftet – aber leider vertauscht.

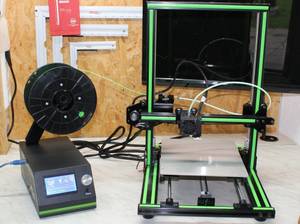

Mit kleinen Hindernissen ist der Anet E10 doch schnell aufgebaut und einsatzbereit.

Im nächsten Schritt werden die gut beschrifteten Kabel angeschlossen und der ANET E10 kann bereits gestartet werden. „Was ist das?“ Beim Betätigen der Home-Funktion bewegen sich nur die Z- und die Y-Achse. Die X-Achse verharrt und stattdessen wird das Filament gefördert. Hier liegt wohl das nächste Problem vor. Die Beschriftungen der X-Achse und des Extruder-Motors wurden vertauscht. Jetzt sind schon etwas mehr Grundkenntnisse nötig, um den Fehler gleich zu erkennen. Die Lösung ist mit dem Tausch der Stecker jedoch recht einfach. Der eigentlich einfache Aufbau hinterlässt so aber leider einen faden Beigeschmack.

Insgesamt ist zu sagen, dass die Basis des E10 im Test eigentlich sehr gut gefällt. Der Rahmen ist schnell aufgebaut, stabil und alle Führungen laufen leichtgängig. Wenn da diese kleinen Fehler nicht wären. Fehler, die so manchen Einsteiger vor ein großes Problem stellen können. Etwas erfahrene Nutzer verdrehen die Motoren der Y-Achse einfach, tauschen die Stecker zwischen Extruder- und Z-Motor und alles ist in Ordnung. Ein wirklich schlechtes Licht wirft das nur auf die Qualitätskontrolle des Herstellers. Der Drucker wird dadurch eigentlich nicht wirklich schlechter, benötigt nur etwas Zuwendung.

• 3D Drucker Anet E10 auf Amazon.de ansehen »

Der Anet E10 3D-Drucker gefällt mir. Er ist stabil, bietet ein großes Druckbett und steht auf Gummifüßen. Die Verbindung funktioniert mit dem bereits vorhandenen Repetier Host sofort und mit nur wenigen Klicks ist Benchy (muss ja jeder mal drucken) bereit über die Druckqualität Auskunft zu geben. Hierfür habe ich sämtliche Werte auf „Standard“ gesetzt (Neuinstallation) und den ersten Versuch mit PLA gestartet. Die gewählten Temperaturen entsprachen exakt dem Mittelwert der Filamentangaben (Heizbett 60 °C und Drucktemperatur 195 °C). Benötigt hat der Anet E10 etwa 5,5 min zum Aufheizen, wobei erst das Heizbett (3 min) und anschließend das Hotend (2,5 min) erwärmt werden. Wird beides manuell eingeschaltet, verkürzt sich die Aufheizzeit dementsprechend.

Der erste Druck im Test fiel überraschend gut bis sogar sehr gut aus. Ohne irgendwelche Anpassungen, die beim 3D-Druck Test eigentlich immer nötig sind, kann sich das Druckergebnis absolut sehen lassen. Lediglich die vielen Fäden (Stringing) fielen auf. Dem konnte allerdings abgeholfen werden. Laut Anleitung bleibt der Schlauch des Bowdenextruders ziemlich lang und wird um den Rahmen gelegt. Je länger ein Bowdenzug aber ist, um größer ist die Ungenauigkeit, da sich das Filament leicht im Schlauch bewegen und minimal als Spirale legen kann. Es passt gedrückt also mehr Filament in den Schlauch als wenn es gezogen wird. Hierbei handelt es sich um kleinste Abweichungen, die den Filamentfluss jedoch negativ beeinflussen. Also wurde der Schlauch auf das mögliche Kleinstmaß gekürzt und die Fäden waren weg. Mit weiteren Anet E10 Verbesserungen wird der Ausdruck sicher noch besser, aber für „Out of the Box“, also ohne weitere Einstellungen, sieht das Ergebnis bereits nach dem ersten Test sehr gut aus.

Benchy, der typische 3D-Drucker Test, sieht ohne Korrekturen schon richtig gut aus.

Auch die Spiralvase mit durchsichtigem Filament kann sich sehen lassen.

Mit denselben Einstellungen und „Spiral Vase“ (ein Perimeter als Außenwand, der Drucker druckt in einer Spirale von unten nach oben) entstand anschließend das zweite Beispiel mit transparentem Filament. Auch hier war ich begeistert. Ein tolles Ergebnis, welches mich fast die Fehler beim Aufbau vergessen ließ. Fast….. Denn ich wurde beim nächsten Test auf den Boden der Tatsachen zurückgeholt. Und zwar beim Drucken von ABS.

Auch hier übernahm ich die Standardeinstellungen und würde vermutlich noch heute wartend vor dem Drucker sitzen. Weder die Temperatur vom Heizbett 110 °C noch die Drucktemperatur von 240 °C wurden erreicht. Selbst nach langer Wartezeit blieb die Anzeige bei 211 °C (Hotend) und 90 °C Bett stehen.

Gut die Temperatur vom Heizbett ist sicher dem fehlenden Druckraum geschuldet, was ein Test mit einem provisorischen Gehäuse (dicke Decke) bewies. Aber 111 °C am Hotend sind zu wenig und das Problem lässt sich auch nicht einfach umgehen. Der Druck von PLA ist (so) mit Anet E10 leider nicht möglich.

Bei genauerem Betrachten war ich der Meinung den Fehler gefunden zu haben. Mit dem Finger den Lüfter am Hotend angehalten und siehe da, die Temperatur stieg schnell auf den gewünschten Wert. Der Fehler liegt also beim Lüfter, der seine Luft zu großzügig verteilt und gleichzeitig das Hot End kühlt. Ohne Umbau der Kühlung ist kein Druck von ABS Filament und anderen Materialien, die ein Drucktemperatur von über 210 °C benötigen, möglich. Schade, noch ein Problem, das nicht hätte sein müssen.

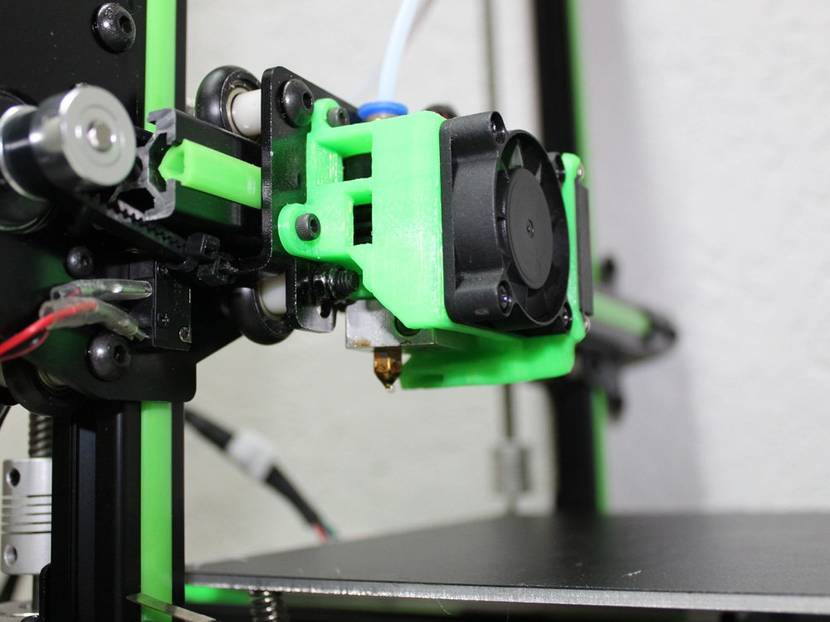

Erst mit einer neuen Kühlung erreicht das Hotend die gewünschten Temperaturen.

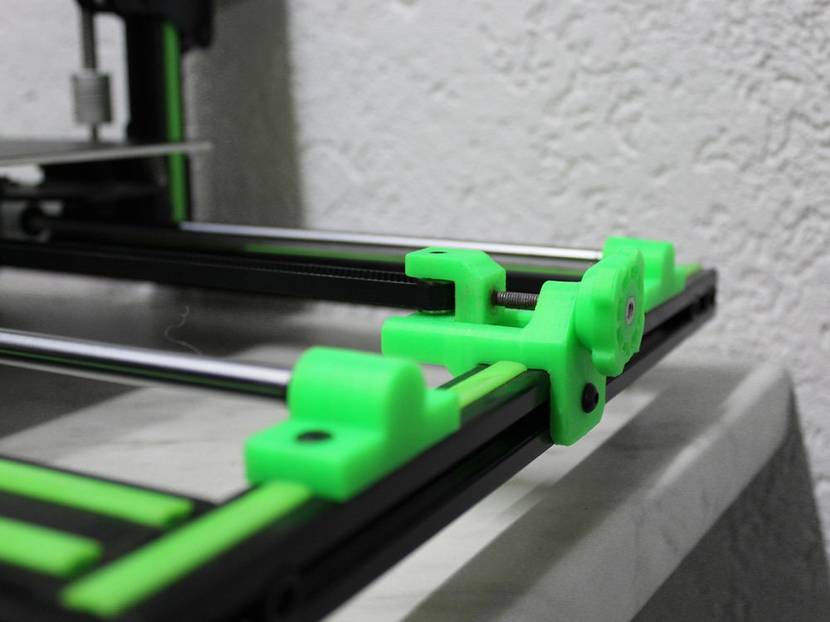

Beim neuen Riemenspanner wird die Umlenkrolle nicht mehr einseitig gespannt.

Nach kurzer Suche auf thingiverse.com fand ich eine Lüfterhalterung, die die Kühlung zentriert und das Problem beheben sollte. Also Programm laden und die neue Halterung erst mal aus PLA drucken. Funktioniert es, kann sie später aus ABS erneut gedruckt werden. Und es funktionierte! Mit der neuen Lüfterhalterung sind am Hotend sogar Temperaturen von 250 °C problemlos möglich.

Gleichfalls wurde der Riemenspanner neu gedruckt, der für eine gleichmäßige Spannung sorgt und die Rolle nicht schräg stellt.

Wie bereits geschrieben, gefällt mir der Anet E10 3D-Drucker im Test sehr gut. Wenn da nicht die kleinen Mängel wären, die beseitigt werden müssen. Eigentlich dürften sie nicht mal „kleine Fehler“ genannt werden, denn ohne deren Beseitigung ist ein Arbeiten mit dem E10 nicht möglich.

Die Tabelle listet die mir aufgefallenen Fehler und die Anet E10 Upgrades zur Beseitigung auf. Es ist gut zu erkennen, dass es sich zwar teilweise um grobe Fehler handelt, diese aber ebenso einfach korrigiert werden können und keine Ersatzteile für den Anet E10 benötigt werden.
