Kachelofen oder Kamin selber bauen

  • Einen offenen Kamin selber bauen, einen Kachelofen oder einen Kaminofen? Die Entscheidung fällt oft schwer. Wenn es um effizientes Heizen geht, liegt der offene Kamin ganz abgeschlagen mit einer Effizienz von rund 20 % hinten. Ein Kaminofen kann dagegen mit einer Effizienz von rund 90 % punkten. Was aber die Romantik angeht, liegt er offene Kamin mutmaßlich vorne.
  • Der erste Ansprechpartner ist immer Ihr Schornsteinfeger, der über alle relavanten Verordnungen, Normen und Erfordernisse informiert. Er kann Ihnen auch Auskunft geben, ob Ihr Vorhaben mit einem vorhandenen Schornstein wie beabsichtigt umsetzbar ist, denn der Kamin braucht einen eigenen, geeigneten Schornstein.
  • Mit einem Kaminbausatz und Porenbeton zur Umbauung lässt sich genau nach Herstellerangaben ein Kamin selber bauen. Ohne einen solchen Bausatz braucht man sehr viel Sachverstand, um einerseits alle Normen und Bestimmungen einzuhalten und andererseits auch einen funktionierenden Kamin mit gutem Abzug und ausreichender Sauerstoffzufuhr richtig zu bauen. Von daher ist das für einen Heimwerker nicht zu empfehlen.

kamin-selber-bauen eingebaut

Nutzung offener Kamine

Die Erste Bundesimmissions-Schutzverordnung bestimmt, dass offene Kamine nur gelegentlich benutzt werden dürfen. Dem Urteil eines Oberverwaltungsgerichts zu Folge waren das im verhandelten Fall Kaminfeuer an bis zu 8 Tagen im Monate für jeweils bis zu 5 Stunden. Im Einzelfall kommt es sicher auf die Dichte der Bebauung und andere Faktoren an. Wird auch nach Beanstandung dieser Regelung zuwidergehandelt, können Bußgelder von bis zu 50.000 Euro verhängt werden.

Ein Kamin oder ein Kachelofen sind im Winter eine wahre Bereicherung für jedes Haus. Schließlich wärmt er die Wohnräume und sorgt gleichzeitig für eine gemütliche Atmosphäre. Deshalb wird ein offener Kamin häufig beim Hausbau  direkt mit eingeplant. Mit einem Kaminbausatz ist das ganz einfach.

Aber auch Besitzer älterer Häuser können ihn nachträglich einbauen. Zuvor muss man jedoch den Schornsteinfeger fragen, ob die Voraussetzungen dafür gegeben sind oder welche Maßnahmen erforderlich sind, um diese Voraussetzungen zu schaffen.

Wer handwerklich geschickt ist, kann einen Kamin oder Kachelofenmithilfe eines Bausatzes sogar selber bauen.

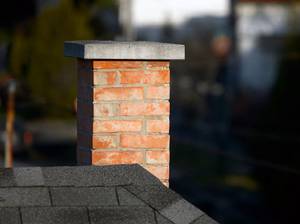

Sollte kein freier Schornstein vorhanden sein, gibt es auch die Möglichkeit einen Edelstahl-Schornstein außen an der Fassade entlang hochzuführen. Auch dazu bekommen Sie von Ihrem Schornsteinfeger Auskunft und gute Tipps.

Für die Verkleidung und den Sockel verwenden Heimwerker gerne den massiven Baustoff Porenbeton, der leicht und sicher zu verarbeiten ist und gleichzeitig sehr gute wärmetechnische Eigenschaften bietet.

Bestimmungen zum Bau offener Kamine und Kachelöfen

Für den Kamin- und Ofenbau gelten bauliche Bestimmungen hinsichtlich der Verkleidung. Gemäß Abschnitt 5.3.1 der DIN 18895-1 dürfen sich die Oberflächen der Kaminverkleidung und die der Nischen für die Brennstofflagerung nur auf maximal 85 °C erwärmen.

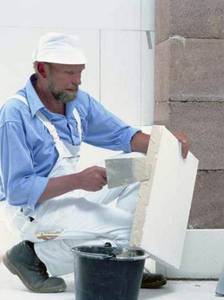

Vor der Kaminabmauerung Spezialmörtel auftragen. Kamin selber bauen

Vor der Kaminabmauerung Spezialmörtel auftragen.

Porenbeton gehört zu den mineralischen Baustoffen, für die eine Höchsttemperatur von 120 °C vorgeschrieben ist. Ausgenommen sind hiervon Stellen, die zur Ablage von Gegenständen dienen. Ebensowenig gilt diese Grenze für Bauteile des Feuerraums.

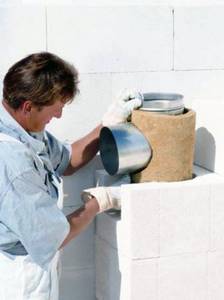

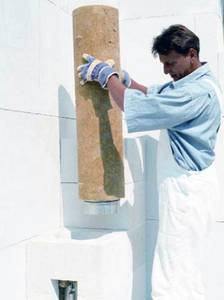

Gedämmtes Kaminrohr in Porenbeton-Formsteinen einsetzen beim kamin selber bauen

Gedämmtes Kaminrohr in Porenbeton-Formsteinen einsetzen.

Außerdem müssen die verwendeten Materialien aus nicht-brennbaren Baustoffen der Klasse 1 bestehen und einer enormen Wärmebeanspruchung standhalten. Der feuerbeständige Porenbeton erfüllt dieses Kriterium für die Kaminverkleidung und besitzt zugleich eine geringe Wärmeleitfähigkeit, sodass sich die Temperatur auf der dem Feuer abgewandten Seite nur gering erhöht. Dennoch ist er nicht für Feuerraumwände sowie -böden zugelassen, für die nur feuerfeste Materialien in Frage kommen. Wegen des geringen Gewichts von Porenbeton führt ein nachträglicher Einbau eines offenen Kamins im Allgemeinen zu keinen kritischen Belastungen normal ausgelegter Decken.

Kamin bauen – Rauchanschlussrohr für den Kamin anpassen. Kamin selber bauen

Rauchanschlussrohr für den Kamin anpassen.

Mit Ausnahme der Tragplatten und geplanten Öffnungen müssen offene Kamine allseitig verkleidet werden. Nach DIN 4165 und 4166 eignen sich hierzu Porenbeton-Plansteine oder -Planbauplatten. Die Verkleidung wird zu den Gebäudewänden als Vormauerung ausgeführt. Da Plansteine mit äußerst geringen Maßtoleranzen gefertigt werden, können sie mit Dünnbettmörtel vermauert werden (Abb. 1).

Bei Porenbetonsteinen mit Nut und Feder ist es dagegen ausreichend, sie im Lagerfugenbereich zu vermörteln. Im Stoßfugenbereich werden sie knirsch aneinandergestoßen, sog. Knirschfugen. Dasselbe gilt für die Planbauplatten, die lediglich geringere Wanddicken aufweisen. Um die Sockelstützen zu errichten, die das Eigengewicht des Kamins ableiten, ist Porenbeton ebenfalls geeignet.

Ist der Neubau eines Schornsteines notwendig, stehen darüber hinaus Formsteine aus Porenbeton für die Ummantelung zur Verfügung, die dann ein zusätzlich gedämmtes Rohr im Innern umkleiden (Abb. 2-3). Sie werden ebenfalls mit Dünnbettmörtel vermauert. Die zum System gehörenden Rauchrohre und Abgasleitungen sind Stecksysteme, die bei der Montage wenig Zeit kosten. Alternativ dazu kann ein Edelstahl-Außenschornstein eine richtige Lösung sein. Um sich richtig zu entscheiden sollten Sie die Tipps Ihres Schornsteinfegers einholen

Empfehlungen für Baumaterialien aus Porenbeton für Kamine

In Zusammenarbeit mit dem Zentralverband Sanitär-Heizung-Klima erarbeitete der Bundesverband der Porenbetonindustrie eine Empfehlung für den Einsatz von Porenbeton bei offenen Kaminen und Kachelöfen. Demnach eignen sich aus ihm bestehende Bauteile bis 150 °C für eine innere Dauertemperaturbelastung. Der Porenbeton muss mindestens der Rohdichteklasse 0,5 nach DIN 4166 bzw. DIN V4165 entsprechen und zur Festigkeitsklasse 2 gehören.

Heimwerker, die einen offenen Kamin selber bauen, sollten als Bindemittel Dünnbett- oder Füllmörtel verwenden. Auf diese Weise vermeidet man einen möglichen Abrieb des Baustoffs. Allerdings ist Porenbeton für eine bestimmungsgemäße Wärmeabgabe nicht geeignet.

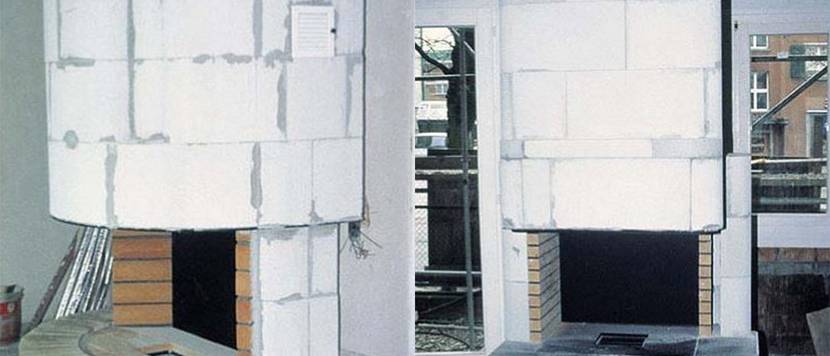

Kamin selber bauen – Rundbögen mauern beim Kamin selber bauen

Selbst gebauter Kamin mit halbrunden Elementen .

Kamin selber bauen – Kachelofen mit Sockel und Verkleidung Kamin selber bauen

Kachelofen mit abgemauertem Sockel und Verkleidung.

Anleitung: Kamin und Kachelofen selber bauen

Im ersten Schritt wird der Untersims auf dem Fußboden aufgelegt und der Außenriss aufgezeichnet. Danach zieht man eine nach innen versetzte Linie, bei der ein Überstand mitberücksichtigt werden sollte. Diese Markierung legt die Stelle fest, an der der Porenbeton-Sockel aufgemauert wird. Anschließend baut man nach der Herstelleranleitung den inneren Bereich des Kamins auf. Je nach Modell wird er danach mit Porenbeston verkleidet, um- oder vorgemauert.

Soll der Kamin über Eck gebaut werden, sind einige Schrägschnitte notwendig. Hier liegt der Vorteil von Porenbeton, denn die Steine und Platten sind einfach zu bearbeiten und lassen sich auf die erforderliche Größe zurecht sägen. Ebenfalls kann man mit ihnen halbrunde Elemente und Bögen selber bauen, die den Kaminofen optisch aufwerten.

Im letzten Schritt wird die Oberfläche des Porenbetons mithilfe eines Putzgewebes vollflächig verputzt. Wer stattdessen Fliesen verlegen möchte, befestigt diese mit einem speziellen Zementkleber direkt auf dem Porenbeton.

Hinweise zur Bauanleitung für Kachelöfen und Kamine

Die aufgeführten Arbeitsschritte stellen ein vereinfachtes Muster dar. Daher sollten Heimwerker unbedingt die zum Bausatz gehörende Herstelleranleitung genau befolgen, damit der offene Kamin den Anforderungen der DIN 18895-1 entspricht und die Bestimmungen für die Registrierung erfüllt. Außerdem ist die Beratung eines Fachmannes erforderlich, um das Zusammenwirken von Schornstein, dem offenen Kamin und der Zugluft korrekt zu berechnen.

Bauanleitungen für Kamine, Kaminöfen, Kaminsimse und Zubehör

Jahrhunderte übernahm der Kamin eine rein praktische Aufgabe: er war eine haustechnische Einrichtung zur Heizung eines Raumes. Heutzutage liegt der Wunsch nach einem Kamin woanders. Er verbreitet Gemütlichkeit, sieht klasse aus und sorgt für einen romantischen Flair.

Leider sind moderne Kaminöfen in der Anschaffung recht teuer, weshalb es sich für einen Heimwerker lohnt, den Kamin selber zu bauen, wenn es vor allem um gelegentliche, gemütliche Abende vor dem Feuer geht. Bei einem Kachelofen geht es schon viel mehr um die Funktion einer zusätzlichen Heizung, die sogar warmes Wasser für das Bad liefern kann. Auch ein Kaminofen kann in das Heizsystem integriert werden, wenn er die entsprechenden Möglichkeiten mitbringt.

Die folgenden Anleitungen zeigen ausführlich den Bau verschiedener Kamine, Kaminöfen, Kaminsimse und des benötigten Zubehörs. Selbstverständlich sind alle Pläne kostenlos und wurden von uns ausführlich geprüft.

Kamin für Heizung und warmes Wasser?

Wenn Sie aus Ihrem Kamin oder Kaminofen auch Energie für Ihre Heizung und/oder warmes Wasser fürs Bad gewinnen möchten, muss es sich um einen wasserführenden Kaminbausatz oder Kaminofen handeln. Wenn Sie dabei richtig Energie und Kosten sparen wollen, liegt ein geschlossener Kamineinsatz oder ein entsprechender Bausatz für einen Kachselofen mit Wasserführung näher als ein offener Kamin. Holen Sie sich Tipps von einem Fachmann, damit Ihr Kaminbau all Ihre Vorstellungen erfüllt.

Kamine und Kaminöfen

Scheinkamin, Kaminsims und Zubehör

Häufige Fragen (FAQ)

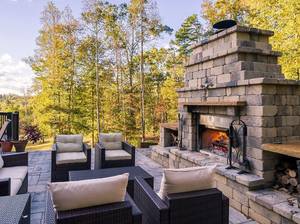

  • Außenkamin selber bauen? Ein Außenkamin lässt sich genauso bauen wie ein Innenkamin. Achten Sie allerdingsdarauf, dass der von Ihnen gekaufte Bausatz und sonstige Materialien auch für den Außeneinsatz geeignet sind.
  • Kamin mauern – welche Steine? Wie schon in der obigen Anleitung beschrieben, sind Porenbetonsteine besonders gut geeignet, da sie einfach zu verarbeiten und leicht sind. Allerdings sind auch andere Steine oder Riemchen zur Verkleidung möglich. Lassen Sie sich beim Baustoffhändler beraten.
  • Kamin selber basteln? Diese Frage zielt meist auf einen sogenannten Dekokamin oder Ethanolkamin ab. Ein solcher lässt sich aber auch aus Porenbeton bauen.
  • Ofen selber bauen? Ein Ofen selber zu bauen ist für einen Heimwerker ohne Sachkenntnisse nicht zu empfehlen.
  • Kamin bauen lassen? Selbstverständlich können Sie sich einen Kamin auch bauen lassen. Am besten holen Sie sich verschiedene Angebote ein.
  • Sockel für Kaminofen bauen? Den Sockel für einen Kaminofen können Sie genauso bauen, wie einen Sockel für den Kaminbausatz (s. oben).
  • Kamin selber bauen kosten? Die Kosten hängen in erster Linie vom Bausatz ab. Die Spanne ist groß, von etwa 1.000 Euro bis zu fünfstelligen Beträgen.
  • Kamin selber bauen mit Kamineinsatz? Der Kamineinsatz ist Bestandteil eines Kaminbausatzes. Wer lediglich einen Kamineinsatz kauft und die restlichen Materialien im Baustoffhandel, kann etwas sparen.
