Radio selber bauen: In 3 Schritten zum eigenen Detektorenempfänger aus Elektronikbauteilen

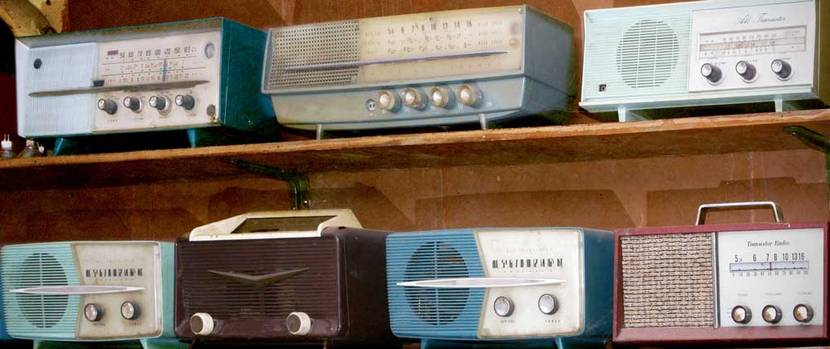

alte Radioempfänger – Radio bauen neu

Radio selber bauen ohne Strom

Anders als heutige Empfänger braucht das Gerät keinen Strom, auch der Aufbau ist denkbar einfach und selbst von Elektronik-Laien problemlos herzustellen.

Radiowellen umgeben uns mittlerweile seit über 100 Jahren. Wir haben eine Bauanleitung aus der Frühzeit des Radios für Sie: Mit einem sogenannten Detektorempfänger wandeln Sie auf den Spuren der Radiopioniere der 1920er Jahre.

Wir zeigen Ihnen, wie man ein Radio mit Bausatz selber bauen und den Weiten der Mittel- und Kurzwelle lauschen kann. Diese Anleitung richtet sich nicht nur an Technik-Experten, sondern ist auch von Laien umsetzbar.

1. Was braucht man, um ein Radio selber zu bauen?

Welche Materialien und Werkzeuge Sie benötigen, um ein Radio selber zu bauen, für Ihre Kinder oder für sich selbst, entnehmen Sie der folgenden Tabelle:

Art Bedarf
Material
  • 1 Holzbrettchen, ca. 15 x 25 cm
  • 2 Toilettenpapierrollen
  • 13 Meter Kupferdrahtlitze (für Mittelwellenempfang (MW))
  • 3,5 Meter Kupferdrahtlitze (für Kurzwellenempfang (KW))
  • 10-20 Meter Kupferdraht für die Antenne
  • ein 150 p-Drehkondensator
  • eine DS-60 Diode
  • 8 Bananenstecker
  • 8 Bananensteckerbuchsen
  • 1 hochohmiger Kopfhörer
Werkzeug
  • Lötkolben
  • Lötzinn
  • Absisolierzange
  • Seitenschneider
  • Heißklebepistole
  • kleine Stahlnägel
  • Hammer

Tipp: Sämtliche Artikel können Sie im gut sortierten Elektronik-Fachhandel günstig kaufen – natürlich bis auf die Toilettenpapierrolle. Bei Unklarheiten in Bezug auf Werkzeug und Material erhalten Sie vor Ort bei Bedarf zudem eine versierte Kaufberatung. Als Litze eignen sich auch ausgezeichnet alte Lautsprecherkabel. Das Antennenkabel muss nicht abisoliert werden: Die Radiowellen machen sich nicht viel aus der Isolierung. Allerdings sollte kein Metall dazwischenliegen – Antennenkabel mit Abschirmung ist also ungeeignet!

2. Vor dem Radio-Selbstbau: Schaltplan studieren

Radio selber bauen ohne Schaltplan? Undenkbar! Bevor Sie sich ins Bastelvergnügen stürzen, machen Sie sich mit dem vorliegenden Schaltplan vertraut.

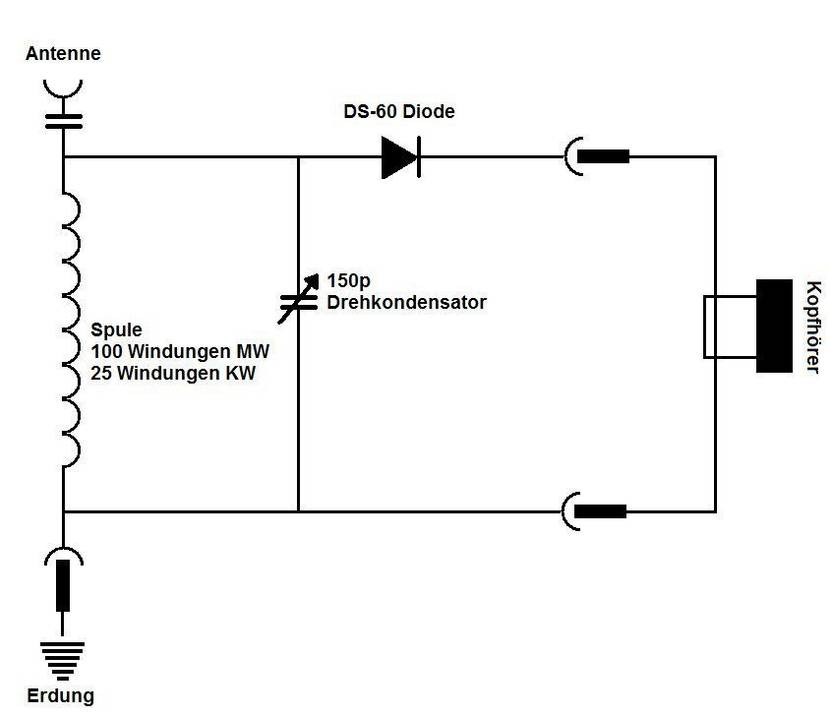

detektorempfaenger-schaltplan

Halten Sie sich an unseren Schaltplan, damit das DIY-Projekt Radio selber bauen ein voller Erfolg wird.

  • Lötkolben auf Amazon ansehen »

3. Radio mit Antenne selber bauen: Anleitung in 3 einfachen Schritten

In der folgenden Anleitung beschreiben wir Schritt für Schritt, wie Sie vorgehen müssen, um ein tragbares Radio mit Antenne selber zu bauen. Heimwerker.de wünscht Ihnen viel Vergnügen beim Ausprobieren!

3.1. Schritt 1: Wickeln der Spulen

Die Radiowellen werden, aus dem Äther kommend, von der Spule verstärkt. Die Spule wird abhängig vom beabsichtigten Empfangsbereich unterschiedlich gewickelt.

In unserem Detektorempfänger werden zwei Spulen verwendet: Wickeln Sie jeweils eine Spule mit 100 Windungen für den Mittelwellenbereich und eine Spule mit 25 Windungen für den Kurzwellenbereich mit der Kupferlitze um die Toilettenpapierrollen. Die Enden der Litze fixieren Sie jeweils mit einem Tropfen Heißkleber an der Rolle, lassen Sie aber etwa 8 cm Litze überstehen.

An die Litzenenden wird jeweils ein Bananenstecker, abhängig von der Ausführung des Steckers, gelötet oder geschraubt.

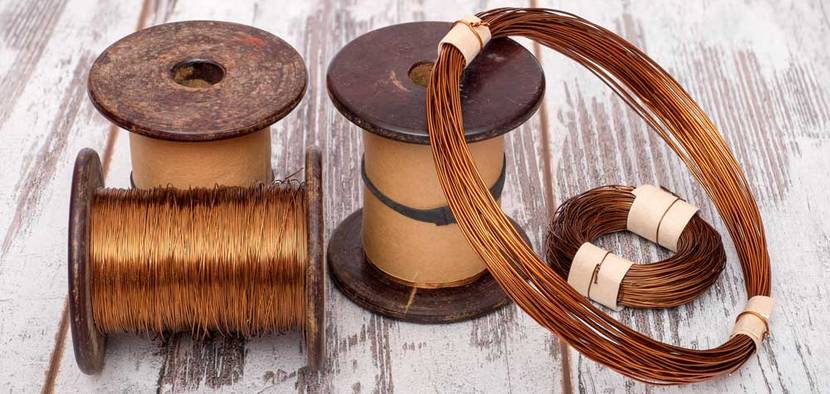

Kupferdraht-Spulen für den Radiobau

Um ein Radio selber zu bauen, benötigen Sie Kupferdraht.

  • Heißklebepistole auf Amazon ansehen »

3.2. Schritt 2: Spule, Erdung und Antenne für das Radio selber bauen und installieren

Wie im Schaltplan gezeigt, müssen nun die Schaltelemente verbaut werden: Zunächst werden oben und unten von der Spule (links) zwei Bananensteckerbuchsen befestigt, hier wird später die Spule eingesetzt.

Dahinter schließt sich, verbunden und verlötet mit einem kurzen Stück Draht, der Bananenstecker für die Antennenbuchse an. Unten wird der gleiche Aufbau für die Erdung gebaut. Die Bananensteckerbuchsen werden jeweils mit Heißkleber auf dem Brettchen aufgeklebt.

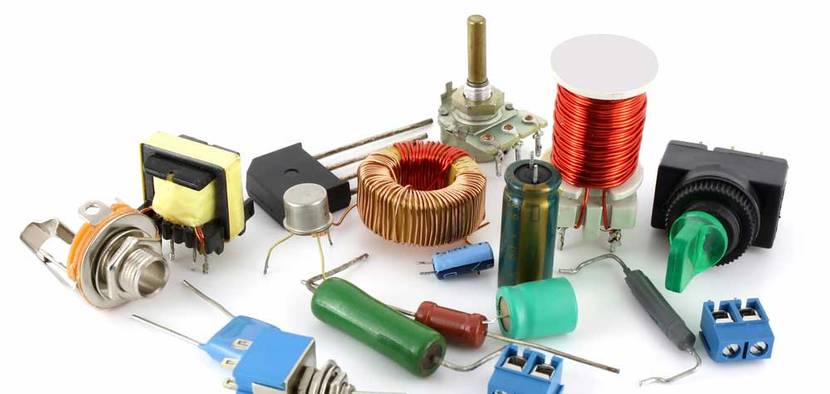

Elektronikbauteile kaufen oder wiederverwenden beim Bau eines Radios

Beim Bau eines Radios können Sie Elektronik-Bauteile neu kaufen oder aber alte Teile wiederverwenden.

3.3. Schritt 3: Diode und Drehkondensator anschließen

Rechts vom Spulenteil wird nun ein Draht zur rechten Seite des Brettchens gezogen: An der rechten, oberen Ecke wird eine Buchse für den Kopfhörer befestigt. Auch an der unteren Seite wird ein Draht gezogen, der ebenfalls in einer Buchse endet.

Die Drähte werden nun mit den kurzen Drähten links und rechts der Spule verlötet. In den oberen Draht wird, in Flussrichtung, die Diode eingesetzt.

Zwischen den beiden Drähten wird als letztes der Drehkondensator aufgeklebt und oben und unten vor der Diode mit den beiden Kopfhörerleitungen verbunden und verlötet.
Damit ist der Detektorempfänger nach klassischem Vorbild fertig!

  • Kupferdraht auf Amazon ansehen »

4. Detektorempfänger benutzen: 4 Tipps für perfekten Empfang

  1. Warten Sie auf die Nacht. Der Mittel- und Kurzwellenempfang ist nachts erheblich besser möglich aufgrund der Lichteinstrahlung in der Ionosphäre.
  2. Abhängig vom gewünschten Empfangsbereich setzen Sie zunächst die MW- oder KW-Spule in den Detektorempfänger ein.
  3. Danach muss die Antenne an die Antennenbuchse angeschlossen werden und anschließend möglichst weiträumig im Freien aufgestellt werden. Je länger die Antenne, desto besser der Empfang. Achten Sie dabei auf die Wetterlage: Blitzeinschläge in die Antenne waren bei den Radiopionieren das größte Risiko!
  4. Anschließend wird der Erdungsanschluss an einen Wasserhahn oder an die Heizung angeschlossen – niemals an die Erdung der Steckdose! Nun ist der Empfänger betriebsbereit.

Durch Drehen am Knopf des Drehkondensators erfolgt nun die Abstimmung. Erwarten Sie nicht zu viel: Eine genaue Abstimmung und Trennschärfe der Sender hängt sehr stark von Ihrem Einzugsgebiet und den verwendeten Materialien ab. Ein funktionierendes Radio zu bauen ist auch Erfahrungssache.

Dennoch werden Sie in den Kopfhörern ziemlich sicher, wenn auch undeutlich und vielleicht durcheinander, “die Stimmen des Äthers” wahrnehmen – ganz so wie Ihr Urgroßvater vor über 100 Jahren.

5. Fragen und Antworten rund ums Radio selbst bauen

Wir hoffen, dass wir Sie mit unseren Ideen zum Thema Radio selber bauen inspirieren konnten. Was es sonst noch zu wissen gibt, haben wir abschließend für Sie in diesem Kapitel auf Heimwerker.de zusammengefasst.

5.1. UKW-Radio selber bauen oder FM-Radio selber bauen – wo ist der Unterschied?

Der Begriff UKW steht für Ultrakurzwelle und einen bestimmten Frequenzbereich, in dem die Ausstrahlung von Radioprogrammen erfolgt. FM steht für Frequenz-Modulation. Da Radio-Sender mit Hilfe der Frequenzmodulation übertragen werden, sind die Begriffe UKW und FM quasi gleichbedeutend. Wenn Sie ein UKW-Radio selber bauen, handelt es sich dabei auch um ein FM-Radio.

5.2. Kann man ein Internetradio selber bauen?

Mit dem richtigen Material lässt sich auch ein Internetradio selber bauen. Sie benötigen dafür als Basis einen Raspberry Pi oder ein altes Smartphone, das Sie nicht mehr benutzen, als Steuereinheit. Wenn Sie es sich ganz einfach machen wollen, kaufen Sie ein Radio-selber-bauen-Set, in dem alles enthalten ist, was Sie für ein Internetradio brauchen.

5.3. Autoradio selber bauen und Röhrenradio selber bauen – wo finde ich Informationen?

Mit der in diesem Artikel gezeigten Anleitung können Sie nichts anfangen, weil Sie ein Autoradio selber bauen wollen oder sich dafür interessieren, ein Röhrenradio selber zu bauen? Kein Problem, Sie können auf eine Vielzahl anderer Anleitungen aus dem Netz zurückgreifen, die Sie bei Eingabe der entsprechenden Suchbegriffe leicht finden.
