Kaufberatung zum Aderendhülsenzange Test bzw. Vergleich 2019
- Aderendhülsenzangen gehören zur Familie der Crimpzangen, da sie durch Quetschen Drähte in einer Hülse verbinden (das sogenannte Crimpen).
- Über das Ende einer Leitung wird eine Hülse gesteckt, die von der Aderendhülsenzange zusammengedrückt wird. Die Verbindung ist luftdicht und zugfest.
- Die verschiedenen Aderendhülsenzangen-Typen unterscheiden sich in ihrer Pressform: V-Form, Rechteck, Quadrat, Trapez und Sechseck.
1. Wann kommt die Aderendhülsenzange zum Einsatz?
Da Aderendhülsenzangen zu den Crimpzangen gehören, soll hier erstmal auf das sogenannte "Crimpen" eingegangen werden:
Wenn entisolierte Kabelenden mit anderen nackten Kabelenden verbunden werden sollen, kann man sie entweder verzwirbeln, löten oder mittels einer Quetschhülse verbinden. Eine Hülse hat den Vorteil, dass sie die Verbindung gleichzeitig schützt.
Die blanken Enden mehrerer Kabel oder Litzenleitungen werden in die Quetschhülse gesteckt und mit der Crimpzange zusammengepresst. Nach dem Verpressen behält die Hülse die ihr gegebene Form. Die Kabelenden wurden nun "gecrimpt".
Darin eingeschlossene Kabel sind so fest verbunden, dass sie nicht mehr auseinander gezogen werden können. Ist die Presszange ordentlich angesetzt worden, dann kann ein solcher Verbund sogar luftdicht sein.
Es gibt viele Sorten von Quetschhülsen: Einige werden zum Verbinden zweier Kabel genutzt. Diese bestehen häufig aus Kunststoff. Andere sollen lediglich das Ende eines Kabels stabilisieren, damit es als Stecker genutzt werden kann.
Hülsen für diese Einsätze bestehen entweder komplett oder zum Teil aus einem Strom leitenden Metall. Dies sind z.B. Aderendhülsen oder Kabelschuhe.
Gut verpackt: Luftdicht umhüllte Kabel sind in Umgebungen wichtig, in denen entzündliche Gase austreten können. Hier würde ein Funke aus der Kabelverbindung sonst das Gas entzünden.
Vor- und Nachteile vom Crimpen gegenüber dem Löten:
- schneller
- robuster
- Enden als Stecker nutzbar
- Hülse kann abfallen
- kann das Kabel beschädigen
Die Ader-End-Hülsen-Zange

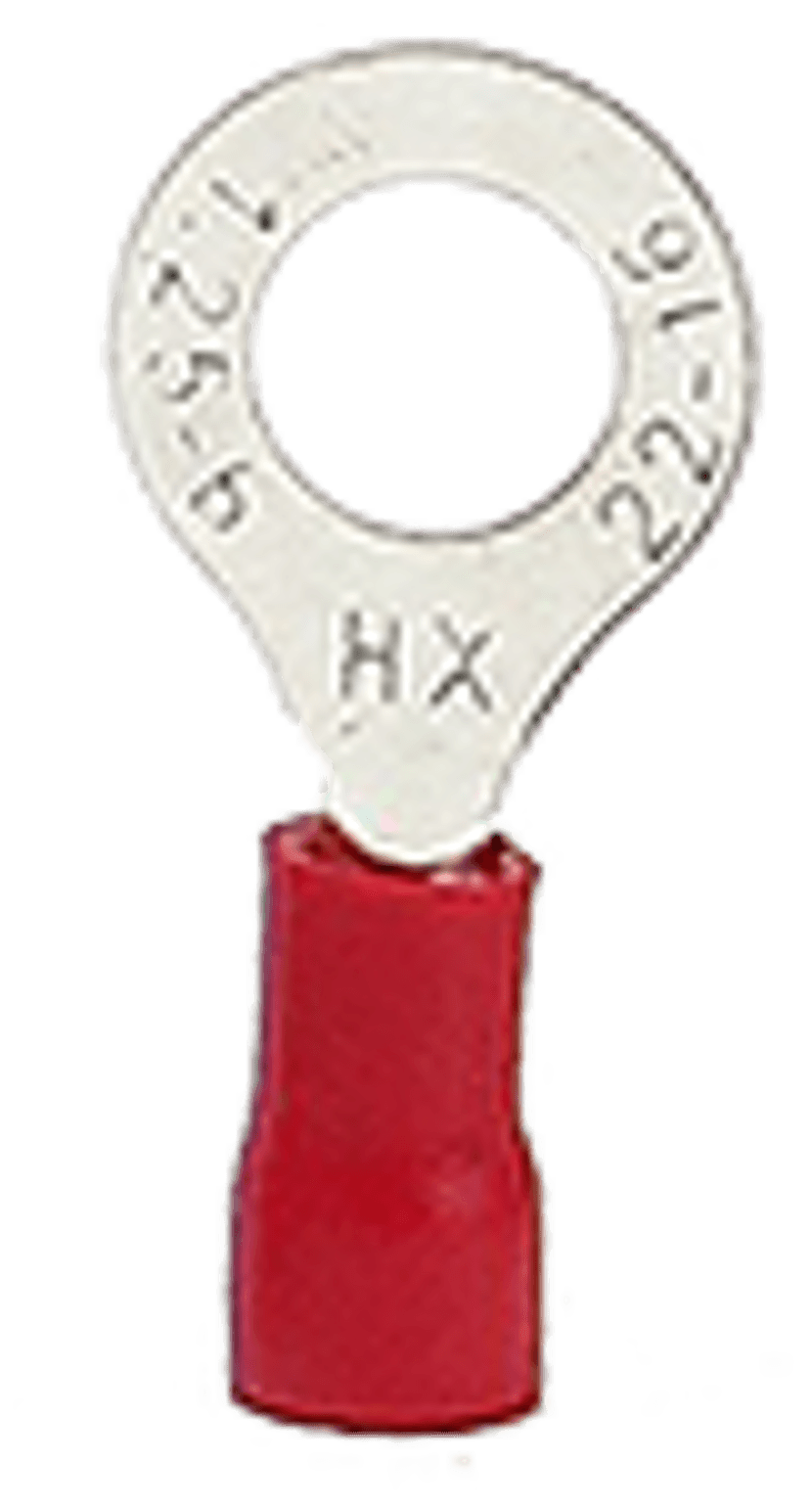

Der Kabelschuh
Kabelschuhe sind Quetschhülsen, die an einem Ende einen nicht isolierten Metallring oder Stecker haben. Den Kabelenden werden Kabelschuhe "angezogen", wenn diese zum Beispiel mit einer Schraube einen elektrischen Kontakt herstellen sollen.
Der Name der Zange gibt bereits entscheidende Hinweise:
- Ader = Kabel
- Ende
- Hülse = Aderendhülse

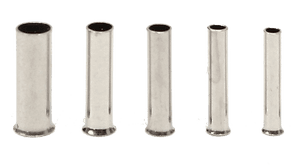

Aderendhülsen sind Quetschhülsen zum Crimpen, die auf das Ende einer Ader (also eines Kabels) gesteckt werden. In der Regel werden sie bei Litzenleitungen genutzt. Eine Litzenleitung besteht aus mehreren dünnen Drähten, die leicht abbrechen.
Wenn das Ende einer Litzenleitung in andere Teile gesteckt werden soll, ist es sehr aufwendig, sie heil einzufügen. Um die Litzenenden zu schützen, werden sie in eine robuste Hülse gesteckt und "vercrimpt". Der daraus entstandene "Crimpstecker" ist sehr robust.
2. Fünf Arten der Aderendhülsenzange
Im Handel werden Sie sicherlich noch andere Variationen von Crimpzangen finden. Aber in unserem Aderendhülsenzangen-Vergleich 2019 stellen wir Ihnen die gängigsten Grundformen vor.
Die fünf genannten Kategorien beziehen sich auf das Endergebnis der gepressten Aderendhülse, denn dieses wird später als Stecker genutzt (Crimpkontakte). Die Form bezieht sich auf den Querschnitt durch die fertig gepresste Quetschhülse.
| Endhülsen-Form | Besonderheiten |
|---|---|
| V-Form | Sie kann auch "Dorn" oder Halbrund-Form genannt werden, da ein "Dorn" bzw. halbrunder Steg in die Hülse drückt. |
| Rechteck | Dies ist kein festgelegtes Format, aber die Seiten sind gleichmäßig im 90°-Winkel zueinander gepresst. |
| Quadrat | Die komplette Hülse wird in eine perfekt quadratische Form gepresst. |
| Trapez | Die Seiten der Hülse sind zwar gerade, aber stehen in einem beliebigen Winkel zueinander. |
| Sechseck | Ähnlich einer Sechskant-Mutter sind hier die Seiten der Hülse geformt. Diese Form erlaubt besonders kompakte Pressungen. |
3. Kaufberatung für Aderendhülsenzangen: Darauf müssen Sie achten
3.1. Kapazitätsbereich: Der Hülsenumfang
Da es unterschiedlich weite Aderendhülsen und Kabelschuhe gibt, können Crimpzangen viele verschiedene Größen bearbeiten. Jedoch sind Crimpzangen nicht für alle Aderendhülsen-Größen geeignet.
Achten Sie beim Aderendhülsen-Kaufen also auf den sogenannten "Kapazitätsbereich". Dieser gibt an, für welche Größen die Zange Kapazitäten hat. Diese werden in Quadratmillimetern des Hülsen-Querschnittes angegeben.
So finden sich beispielsweise Aderendhülsen-Sets mit Größen von 0,25 bis 16 mm². Jedoch sollten Sie im Blick behalten, welche Größen konkret auf den Backen der Zange abgebildet sind. Wollen Sie besonders dicke oder viele Kabel in einer Quetschhülse vereinen, brauchen Sie einen besonders großen Durchmesser.
Die verschiedenen Größen entsprechen in der Regel genormten Bauteilen im Bereich der Elektrotechnik. Dort werden häufig Kabel für Schaltungen präpariert.
3.2. Automatik
Wesentlich flexibler sind Sie, wenn die Aderendhülsenzange selbsteinstellend ist. Die Zange stellt sich automatisch auf die richtige Größe der Hülse ein. Somit brauchen Sie bei einer Zange für Aderendhülsen mit automatischer Querschnittseinstellung nicht auf Backengrößen zu achten.
3.3. Zwangspressung
Die Zwangspressung ist ein Mechanismus in dem Werkzeug, der verhindert, dass die Zange vorzeitig beim Zusammendrücken aufgeht. Diese Zwangsperre sorgt somit für gleichmäßig und einheitlich gepresste Hülsen. Die meisten selbsteinstellenden Crimp- und Aderendhülsenzangen verfügen über diese Funktion.
3.4. Länge und Bedienkomfort
Über die Griffe bringen Sie Kraft in den Pressvorgang. Wenn Sie hier besonders heftig drücken, ist es unangenehm, wenn die Griffe zu hart oder kantig sind. Zangengriffe mit einer Gummi- oder Kunststoffummantelung bieten den höchsten Komfort.
Aber auch die Länge ist entscheidend beim Bedienkomfort. Lange Griffe helfen, eine bessere Hebelwirkung zu erzeugen. Bedenken Sie aber, dass zu lange Griffe schlechter in den Werkzeugkoffer passen.
Hebelwirkung: Je länger die Griffe einer Zange sind, desto mehr Kraft baut sie auf. Der Nutzer muss aber selber weniger Körperkraft dabei einsetzen.
3.5. Material
Wenn Sie eine Kabelschuhzange oder eine Aderendhülsenzange benutzen, fällt minderwertiges Material so schnell nicht auf. Allerdings kann eine Zange aus billigem Eisen für Flugrost auf der Metallhülse sorgen. Die besten Aderendhülsenzangen sind immer aus Stahl oder einer Stahllegierung (z.B. Chrom-Vanadium).
4. Häufige Fragen rund um Crimpwerkzeug, Quetschzange und Aderendhülsen
4.1. Wie benutze ich eine Crimpzange für Aderendhülsen?
Wenn Sie crimpen möchten wie ein Profi, entblößen Sie zunächst das Kabel oder die Litzenleitung. Fehlt das Abisolierwerkzeug im Werkzeugkoffer, reicht auch ein Taschenmesser. Eine Abisolierzange arbeitet jedoch schneller und genauer.
Wählen Sie unter den Hülsen die kleinste Größe, die sich gerade noch über das Kabel schieben lässt. Betten Sie das Ganze in die passende Backenpartie Ihrer Crimpzange und drücken langsam, aber beherzt zu. Erst wenn die Zange vorn Backe auf Backe liegt, ist die Quetschhülse fertig gepresst.
Einige Abisolierer oder Crimpzangen sind wahre Multifunktionswerkzeuge, da sie gelegentlich beide Funktionen bieten. Für weitere Reparatur-Tipps im Elektronikbereich empfiehlt die Stiftung Warentest das Buch "Reparaturen kompakt – Elektro + Netzwerk".
4.2. Welche Crimpzange ist für Aderendhülsen geeignet?
Eigentlich sind alle Crimpzangen auch für Aderendhülsen geeignet. Allerdings sind einige Crimpzangen auch für unisolierte Kabelschuhe gut. Dies kann nicht unbedingt jede Aderendhülsenzange. In Crimpzangen-Sets finden sich meistens zum Werkzeug passende Aderendhülsen oder Kabelschuhe.
4.3. Welchen Aderendhülsenzangen-Typ brauche ich?
Auch eine günstige Aderendhülsenzange ist noch zu teuer, wenn die Form des Querschnittes nicht richtig ist. Aderendhülsenzangen werden über die Form der gepressten Quetschhülse definiert: V-Form, Rechteck, Quadrat, Trapez und Sechseck.
Je nachdem, wo sie die Kabel einstecken wollen, brauchen Sie eine bestimmte Form. Wenn Sie sich unsicher sind, wählen Sie eine Crimpzange mit wechselbaren Backen.
4.4. Welche Crimp- und Aderendhülsenzagen-Hersteller und -Marken gibt es?
Knipex ist sehr populär im Zangenbereich und somit auch als Hersteller von Crimpzangen. Doch ein potenzieller Aderendhülsen-Testsieger muss nicht zwingend aus den Werkstätten von Knipex kommen. Folgende Hersteller bringen ebenfalls gute Zangen auf den Markt:
- Alpha Tools
- Lux
- Meister
- Weidmüller
- Wiha
- Wisent
