Seifenkiste Bauanleitung: Einfach selber bauen

Illustration eines Seifenkistenrennens

Auch ohne Motorenlärm kann „Renn- Feeling“ entstehen: Eine aerodynamische Karosserie in Form von Silberpfeil & Co. und weit ausgestellte Räder - das sind die Merkmale unserer Rennseifenkiste.

Mit der passenden Lackierung wird aus der Seifenkiste ein richtiger Formel-1-Renner, an dem Väter ihre Träume mit und für die eigenen Kinder verwirklichen können. Diese rennzugelassene Seifenkiste der Juniorklasse ist ein Projekt, das man zu zweit angehen sollte.

Die meisten Maße sind variabel und können auf Fahrer oder Fahrerin angepasst werden. Bei unserer Seifenkiste haben wir uns für eine Breite von 380 mm entschieden. Die Kiste ist damit für Kinder von 8 – 12 Jahren geeignet.

Der Technikbausatz, die Bauvorschriften und eine detaillierte Seifenkiste 1:1-Zeichnung können beim Deutschen Seifekisten Derby e.V. bestellt werden (siehe Kontaktdaten auf unserer Zeichnung).

Neben handwerklichen Fähigkeiten und Vorkenntnissen sowie etwas technischem Verständnis braucht man Geduld und etwas Liebe zum Detail, um eine renntaugliche und optisch ansprechende Seifenkiste zu bauen.

Festool Logo
Mit freundlicher Genehmigung von Festool
Werkzeugliste Maschinenliste
  • Handhobel
  • Zange
  • Zwingen
  • Schraubenschlüssel 10 mm
  • Schraubenschlüssel 7 mm
  • Forstnerbohrer 35 mm
  • Zirkel
  • Bohrer 4,5 mm
  • Bohrer 3,5 mm
  • Bohrer 6,5 mm
  • Bohrer 10 mm
  • Hammer
  • Spachtel
  • Pinsel, Rolle
  • Stichsäge
  • Akkuschrauber
  • Exzenterschleifer
  • Kantenfräse/Oberfräse
  • Tischkreissäge

Bauzeit: Etwa 12 Stunden!

Materialliste: Seifenkiste

Pos. Anz. Bezeichnung Länge Breite Dicke Material
1 4 Räder D=300     Kunstoff/Alu
2 2 Achse 890 20 20 Stahl
3 1 Lenkaufnahme       Stahl
4 1 Achshalterung       Stahl
5 1 Lenk und Bremseinheit Junior     Stahl
6 1 Lenkseil ca. 1600   3 Stahl
7 1 Seilspanner       Stahl
8 1 Gewichtbefestigung 160   M8 Stahl
9 2 Ösenschrauben 35     Stahl
10 4
Seilklemmen
      Stahl
11 4 Federsplinte       Stahl
12 18 Gewindeschrauben 50   M8 Stahl
13 18 Mutter     M8 Stahl
14 24 Karosseriescheiben     M8 Stahl
15 18 Federscheiben     M8 Stahl
16 1 Bodenplatte 1950
392
25 Stabplatte
17 4 Frontaussteifung 390 100 25 Stabplatte
18 1 Rückenlehne 320 150 25 Stabplatte
19 1 Heckaussteifung 390 85 25 Stabplatte
20 1 Heckaussteifung 390 50 25 Stabplatte
21 1 Deckplatte 1950 392 19 Fichte 3-Schicht
22 2 Seitenteil 2030 390 4 Sperrholz
23 1 Leder Polsterung individuell 140 2 Leder
24 4 Spanten 370 60 19 Fichte 3-Schicht

Alle Maße in mm

1. Schritt

Bodenplatte anzeichnen
Schritt 1.1
punkte mit Leiste verbinden
Schritt 1.2
Kontur aussägen
Schritt 1.3

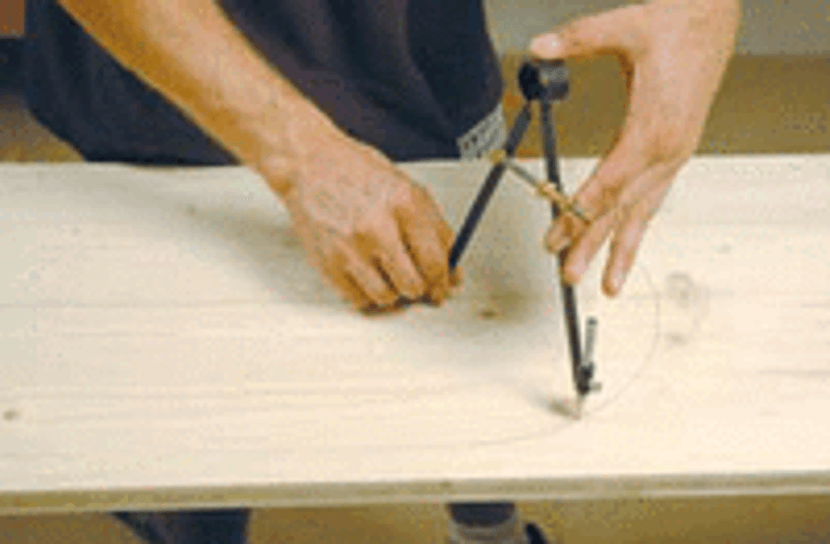

1.1 Zeichnen Sie auf der Bodenplatte (Pos. 21) in Längsrichtung eine Mittellinie ein. An dieser Linie werden die in der Zeichnung angegebenen Positionen des Fahrwerks und der Lenkung angezeichnet.

Um die Rundung der Karosserie anzuzeichnen, müssen Sie die in der Zeichnung angegebenen Punkte übertragen. Berücksichtigen Sie dabei, dass die Grundplatte um die Dicke der Seitenteile (Pos. 26) verkleinert werden muss.

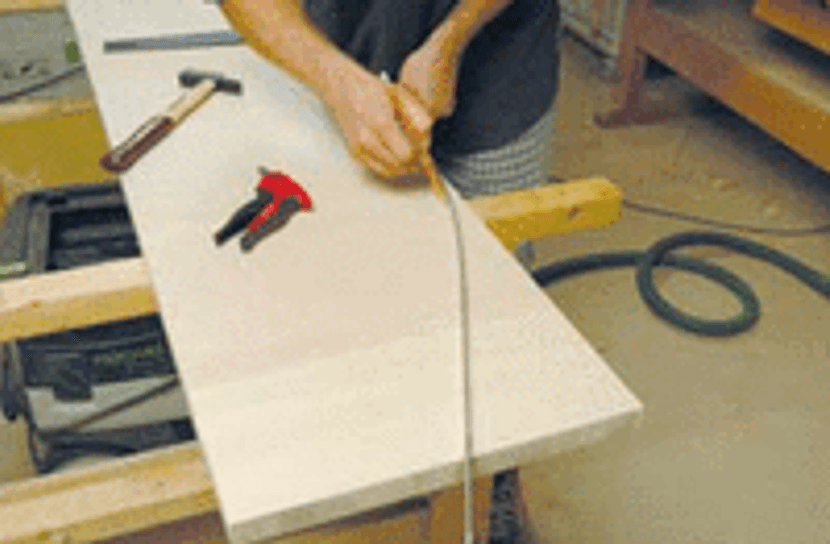

1.2 Die aufgezeichneten Punkte verbinden Sie mit einer biegsamen Leiste.

Um die Aussparung für die Bremse in der Bodenplatte auszuschneiden, bohren Sie zuerst jeweils ein Loch in die Eckpunkte der Aussparung (d=10 mm).

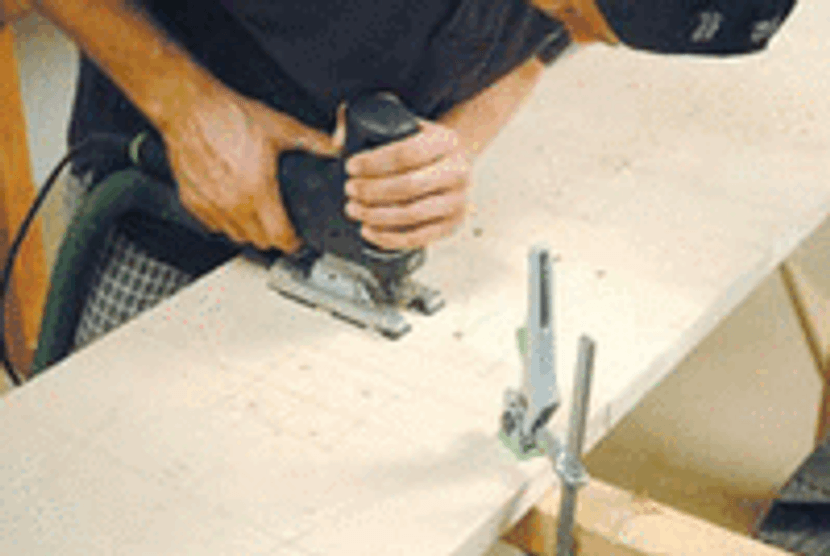

Diese Löcher helfen beim anschließenden Ausschneiden der Aussparung mit der Stichsäge.Neben der Aussparung für die Bremse schneiden Sie auch noch die Aussparungen für die Spanten (Pos. 28) und die Außenkontur der Bodenplatte aus.

1.3 Da die Außenkontur nur eine leichte Rundung aufweist, kann zum Schneiden ein Sägeblatt für gerade Schnitte verwendet werden.

Besonders exakte und ausrissfreie Schnitte erreichen Sie mit Sägeblättern ohne Schränkung, da diese am hinteren Ende dünner geschliffen sind und so ein Verklemmen verhindern.

2. Schritt

Leisten zusägen für Front und Heck
Schritt 2.1
V herstellen als Verstärkung
Schritt 2.2
Aussparung einsägen
Schritt 2.3

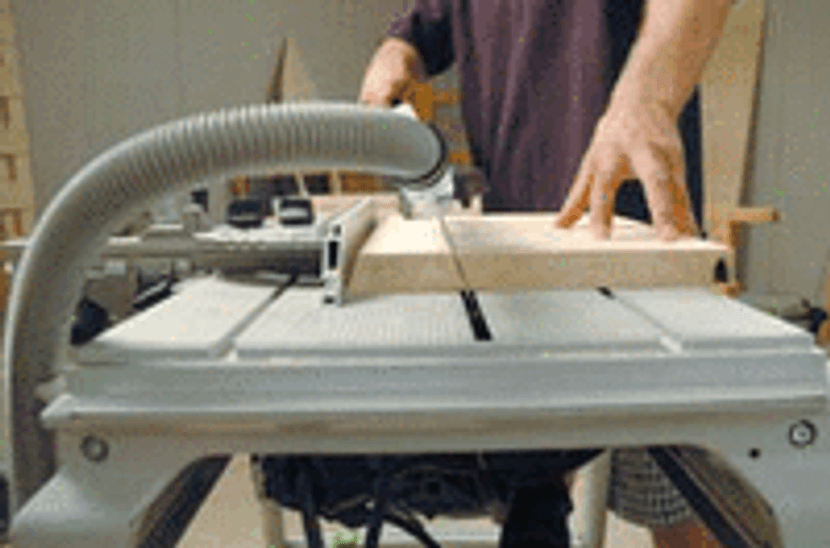

2.1 Die Leisten für Front- und Heckaussteifung (Pos. 22 und 24) werden auf der Tischkreissäge schräg geschnitten.

Die Frontaussteifung besteht aus 5 Streifen Stabplatte oder Massivholz.

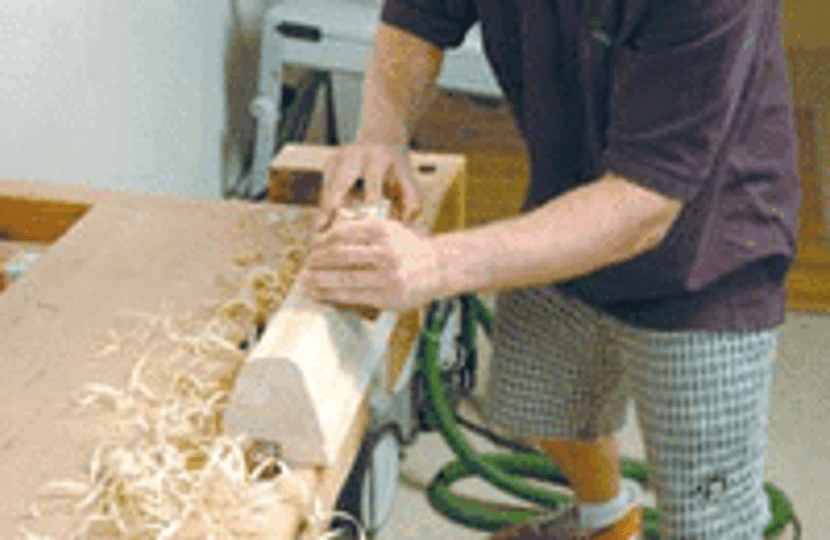

Die Streifen werden miteinander verleimt und dann mit einem Handhobel gerundet.

Der hintere Streifen bildet automatisch auf jeder Seite einen so genannten Falz, in den später die Sperrholzplatte eingelegt wird.

2.2 Die Heckaussteifung wird zu einem langgezogenen „V“ verleimt und  verschraubt. Die beiden Aussteifungen werden an der Ober- und Unterseite so eingeschnitten, dass Sie im Innenbereich auf Boden- und Deckplatte aufsitzen und außen bis zur Ober- bzw. Unterkante reichen.

Die Aussparungen für die Spanten (Pos. 28) in der Bodenplatte sind jeweils nur 16 mm tief.

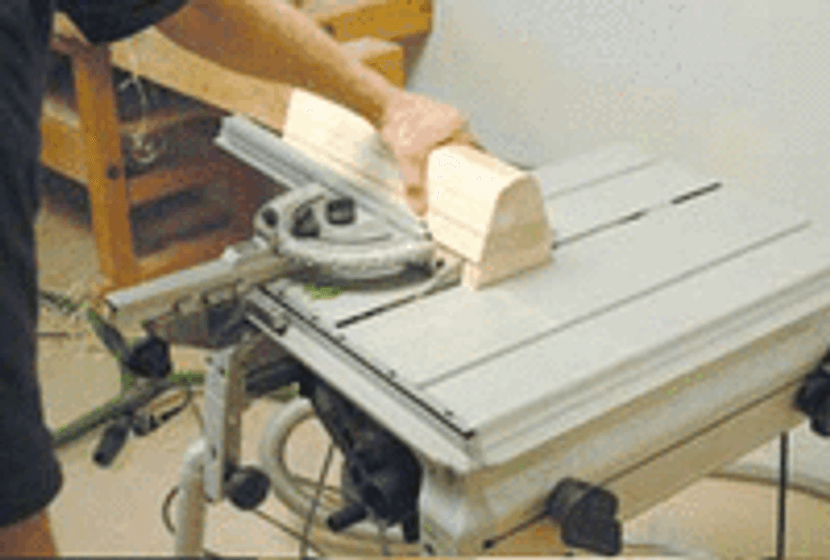

2.3 Damit die Spanten an der Kontur der Bodenplatte bündig eingeschraubt werden können, muss auf der Innenseite eine 3 mm breite Aussparung mit der Tischkreissäge eingeschnitten werden.

Die Höhe der Aussparung entspricht der Bodenplattendicke. Durch diesen Ausschnitt werden die Kräfte von oben besser auf die Bodenplatte übertragen.

3. Schritt

Loch für Fahrer anzeichnen
Schritt 3.1
Seitenteile festschrauben
Schritt 3.2
Einzelteile verschrauben
Schritt 3.3

3.1 Legen Sie die ausgeschnittene Bodenplatte auf die Deckplatte (Pos. 25) und übertragen Sie die Außenkontur.

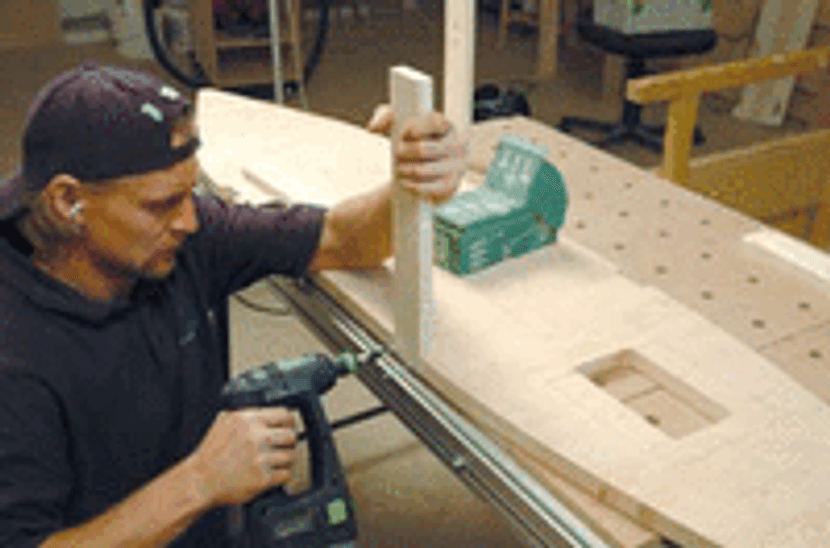

Zeichnen Sie das Loch für den Fahrer  auf und schneiden Sie Kontur und Loch mit der Stichsäge aus. Schrauben (Spax 4 x 60) Sie die vier Spanten und die beiden Aussteifungen an der Bodenplatte fest.

3.2 Legen Sie die Deckplatte auf, richten Sie sie aus und schrauben Sie diese mit Spax (3,5 x 40) von oben fest.

Wenn Sie die Kiste später deckend lackieren möchten, sollten Sie die Schrauben ca. 1 mm tief im Holz versenken, um Platz für Spachtelmasse zu schaffen.

Schleifen Sie mögliche Unebenheiten mit einem  Exzenterschleifer  und Schleifpapier Körnung P 80 weg Bohren Sie nun alle Löcher, die für die Befestigung der Fahrwerksteile benötigt werden, in die Bodenplatte.

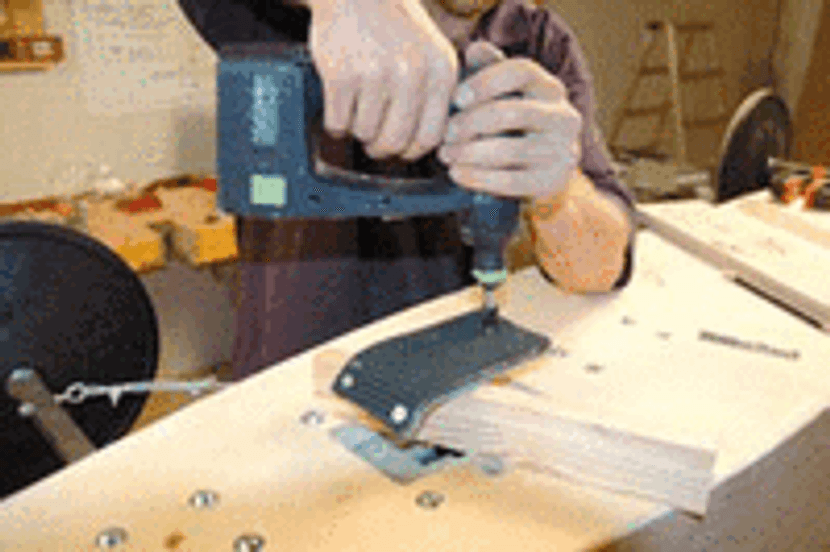

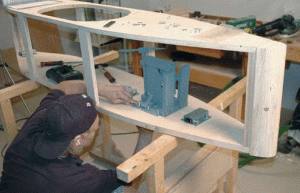

3.3 Die Einzelteile werden nach und nach an den entsprechenden Positionen festgeschraubt.

Dazu werden die Schrauben von außen mit einer  Karosseriescheibe in die Bodenplatte geschraubt und innen mittels Federring und Mutter gesichert.

Ziehen Sie die Schrauben so fest, dass die Karosseriescheibe unten ins Holz gedrückt wird.

4. Schritt

Winkel für Hinterachse
Schritt 4.1
Löcher mit Forstnerbohrer bohren
Schritt 4.2

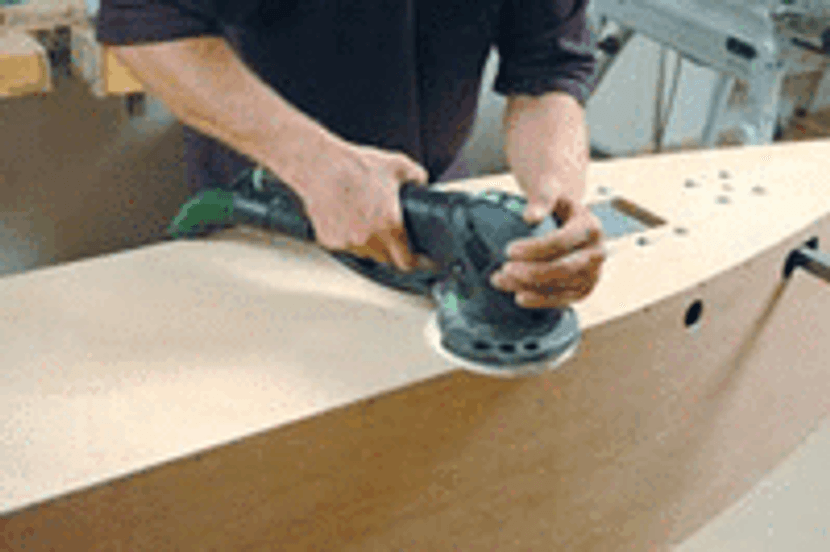

Schleifen mti dem Schwingschleifer
Schritt 4.3

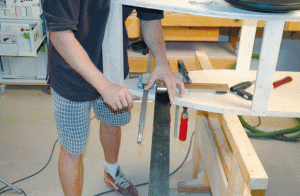

4.1 Um die Hinterachse im rechten Winkel zur Fahrzeugmittellinie auszurichten,
verwenden Sie am besten einen Winkel.

Mit einem Messschieber wird der Abstand zwischen Achse und Winkel gemessen und die Achsen so lange verschoben, bis Achsen und Winkel parallel zueinander verlaufen.

Verfahren Sie auf die gleich Art, um an der Vorderachse den Lenkeinschlag einzustellen. Wenn alle Teile im Inneren befestigt und ausgerichtet sind, werden die Seitenteile befestigt.

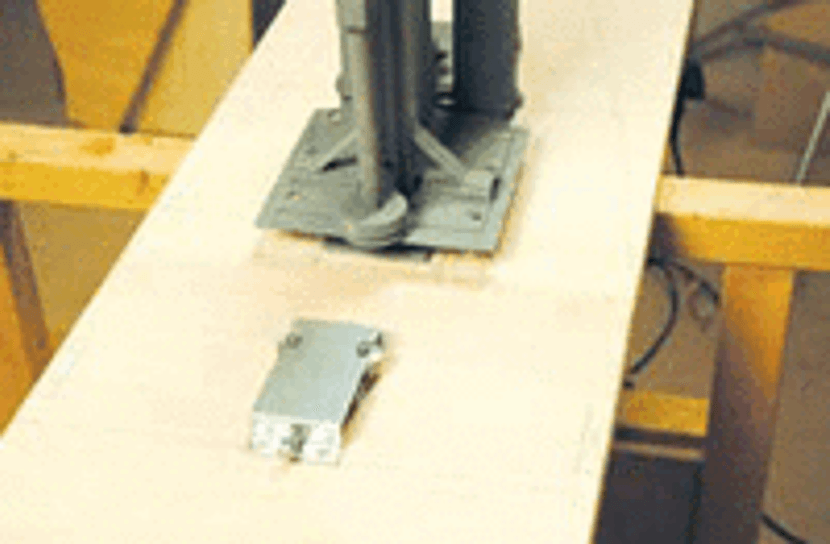

4.2 Vorher zeichnen Sie noch die Positionen der Durchgangslöcher für Achsen und Lenkung auf den Seitenteilen an und bohren die Löcher mit einem 35 mm Forstnerbohrer.

Für  die Befestigung der Seitenteile legen Sie die Kiste auf die Seite und geben Montagekleber (PU-Kleber) auf die Kontaktstellen. Legen Sie nun die erste Sperrholzplatte auf und verschrauben Sie diese mit Spax (3 x 30) fest.

4.3 Abstand zwischen den Schrauben ca. 80 mm. Beim Festschrauben auf den Spanten beträgt die Schraubenlänge nur 20 mm. Befestigen Sie auf diese Weise auch das andere Seitenteil.

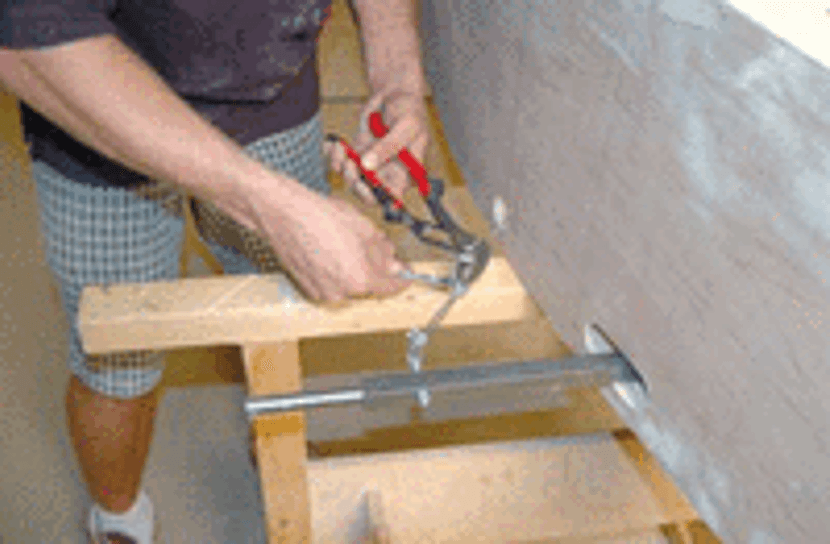

Nach dem Trocknen wird überschüssiger Kleber mit einem Stemmeisen entfernt. Bauen Sie dann das Seil für die Lenkung ein und sorgen Sie dafür, dass es nicht an der Karosserie schleift.

5. Schritt

Kanten runden
Schritt 5.1
Oberflächenbehandlung der Seifenkiste
Schritt 5.2
Bremsbelag anschrauben
Schritt 5.3

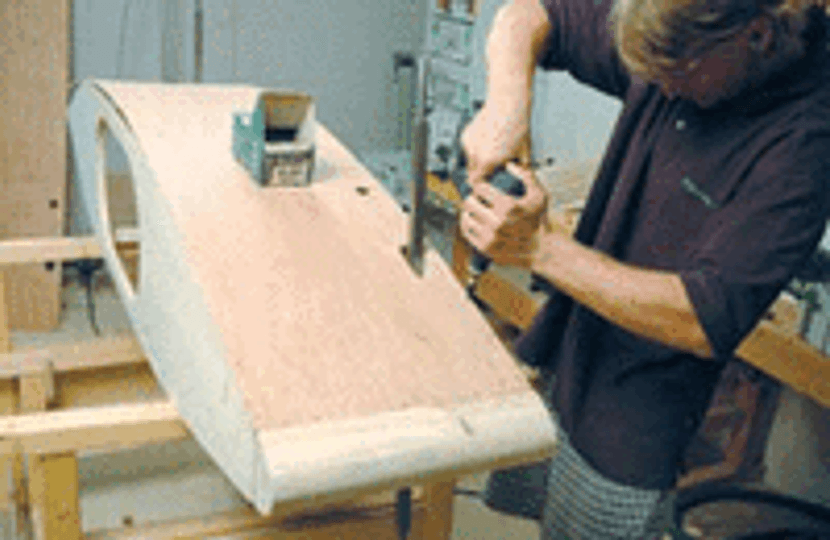

5.1 Die Kanten runden Sie mit einem Handschleifklotz oder einer Kantenfräse.

Zuletzt werden die Flächen mit einem Exzenterschleifer und Schleifpapier Körnung P 120 geschliffen.

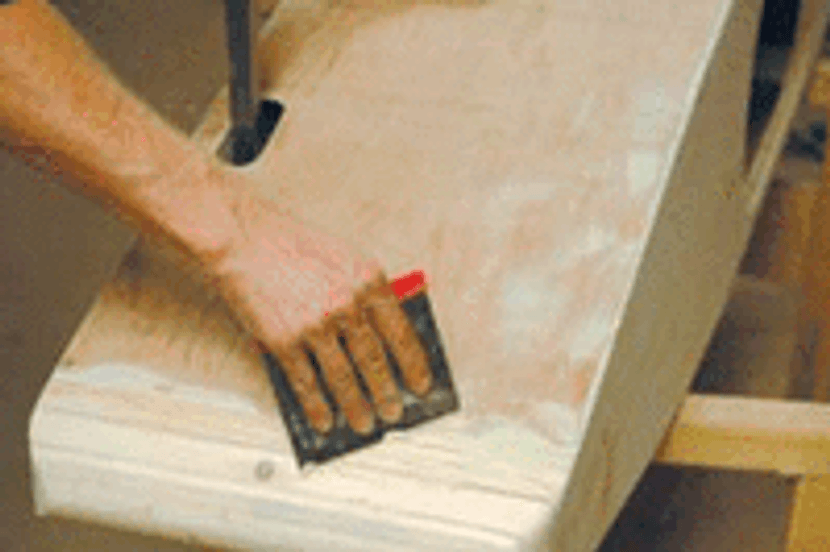

Anschließend werden alle Schraubenlöcher, Spalten und  Unebenheiten mit Autospachtel (Polyesterspachtel) gespachtelt.

Nach dem Aushärten wird der erste Spachtelauftrag geschliffen und in einem zweiten Auftrag letzte Löcher und Lufteinschlüsse entfernt.

5.2 Schleifen Sie dann die Oberfläche mit Schleifpapier Körnung P180. Kontrollieren Sie auch alle Kanten und schleifen Sie diese gegebenenfalls mit einem  Handschleifklotz nach.

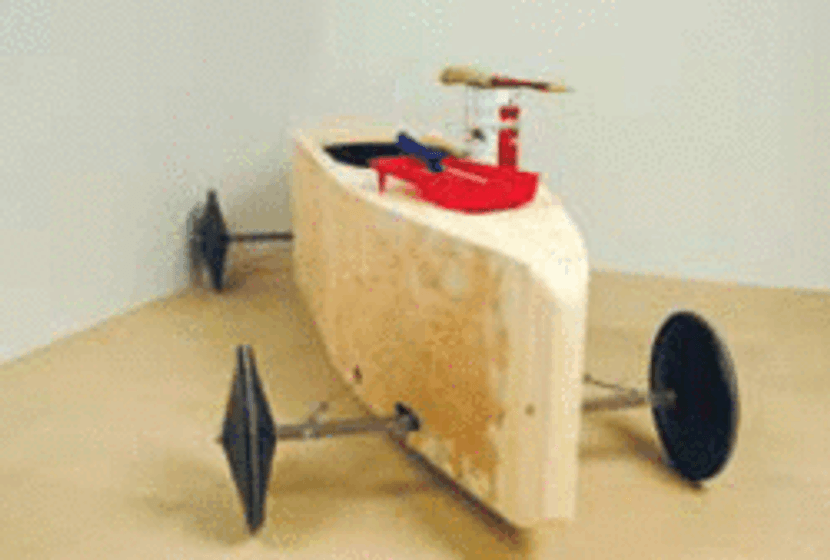

Nun können Sie mit dem Auftragen der Grundierung  beginnen.

Nach dem Auftrag wird auch diese mit Schleifpapier Körnung P 280 geschliffen, bevor dann in zwei Schichten der Decklack aufgetragen werden kann.

5.3 Nach dem Lackieren polstern Sie das Einstiegsloch rundherum mit  Schaumstoff.

Zuletzt wird der Bremsbelag von unten auf den Bremsschuh aufgeschraubt. Bitte beachten Sie hier, dass die Schrauben so tief eingedreht werden, dass sie nicht auf dem Asphalt schleifen.

Oberflächentipp

frisch gestrichen
 Anstrich für die Seifenkiste

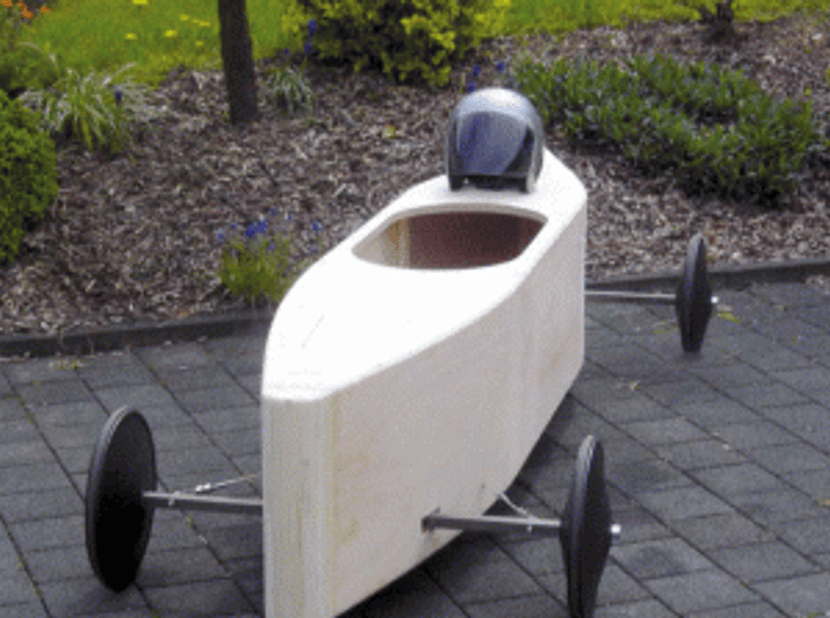

Seifenkiste reif für ein erstes Rennen
Seifenkiste reif für ein erstes Rennen

Lackierungen können auf unterschiedliche Arten aufgetragen werden. Die gängigsten sind Streichen, Rollen oder Spritzen. Grundsätzlich müssen immer die Herstellerangaben beachtet werden, da nicht jeder Lack für jede  Verarbeitungsart geeignet ist.

Das Streichen mit einem Pinsel ist wohl die gängigste Art des Auftragens von Lacken bei Holz. Es hat den Vorteil, dass auch Ecken und schwer zugängliche Stellen problemlos lackiert werden können. Außerdem lässt sich der Pinsel nach Benutzung reinigen und weiter verwenden.

Auf großen Flächen ist das Auftragen mit einer Rolle dem Streichen mit Pinsel überlegen, da die Rolle sehr breit ist und auch keine Haare verliert, die im Lack hängen bleiben können. Allerdings ist das Reinigen der Rolle nur bedingt möglich, da die Reinigungsmittel häufig auch den Schaumstoff der Rolle lösen.

Wird die Rolle länger verwendet, können sogar die Lösungsmittel im Lack die Rolle beschädigen. Das Aufspritzen von Lacken mittels Spritzpistole kommt nur in Frage, wenn ein geeigneter Raum mit Absaugung zur Verfügung steht.

Beim Spritzen von wasserbasierten Lacken muss auch unbedingt ein Atemschutz getragen werden, da sich die fein zerstäubten Lack-Wassertropfen beim Einatmen mit menschlichem Gewebe verbinden und sich so in der Lunge festsetzen.

Lackauftrag mittels Rolle

Mit dem richtigen Lack und der Zugabe von etwas zum Lack passender Verdünnung lässt sich auch so eine sehr schön glänzende Oberfläche erzielen. Dazu sollte der frisch gerollte, noch feuchte Lack mit einem hochwertigen breiten Pinsel an waagrechten Flächen in Längsrichtung und an senkrechten Flächen von oben nach unten sanft verstrichen werden. Dadurch erzielt man einen gleichmäßig dicken Auftrag und eine glatte Fläche.

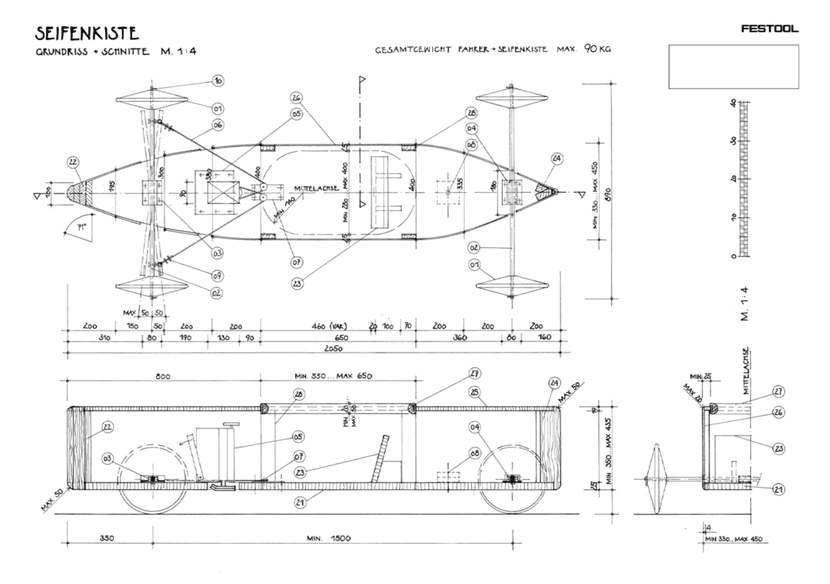

Bauplan mit Maßen
Der Plan
